Passivhaus Standardı & Sıfır Emisyon

Enerji Verimli ve Depreme Dayanıklı Pasif Çelik Evler

İkliminize, arsanıza ve Avrupa enerji kriterlerine (KfW 40, Minergie, RE2020) tam uyumlu soğuk şekillendirilmiş hafif çelik konutlar. SerVilla mühendisliğiyle 1.281 mimari konsept, sıfır ısı köprüsü ve 51 ülkeye doğrudan teslimat.

S350GD+Z275 Galvanizli Çelik Eurocode 3 & 8 Normları 100+ Yıl Yapısal Dayanım

Teklif Alın Modelleri İnceleyin

SerVilla Passive Steel Home Model 22-2045

U = 0.11 W/m²K

Süper Dış Yalıtım

n50 ≤ 0.60 • 9.0 Mw

Blower Door & Deprem

Model 22-2045 401 m² • 2 Katlı Lüks Villa

İncele →

Model No / Arama

Metrekare (m²)

Kat Sayısı

Yatak Odası

Mimari Tarz

Eurocode 3 & 8

EN 1993-1-3 Soğuk Şekillendirilmiş Çelik & EN 1998 Deprem Statik Hesapları

CE EN 1090-2 (EXC2)

Avrupa Uygunluk Belgeli Fabrika İmalatı ve Sıfır Kaynak Teknolojisi

PHI Passivhaus Compliant

Passivhaus Institut Darmstadt İlkelerine Tam Uyumlu Detaylar

SerVilla 20+ Yıl Tecrübe

Çeyrek asırlık çelik yapı mühendisliği ve uluslararası lojistik güvencesi

1.281

Mimari Konsept Tasarımı

Uluslararası Enerji Standardı

Avrupa Ülke Mevzuatı

Şeffaf Teslimat Paketi (P1–P4)

Öne Çıkan Mimari Modeller ve Yaşam Konseptleri

Geniş aile villalarından kompakt enerji verimli bungalovlara kadar, arsanıza ve ikliminize özel statik hesaba hazır 9 seçkin başlangıç modeli.

A+++ Passiv Ready

Model 22-2045 401 m²

Model 22-2045 — 401 m², 2 Kat

2 Kat 5 Yatak Odası 2 Araçlık Garaj

Model Detayı

A+++ Passiv Ready

Model 22-2035 326 m²

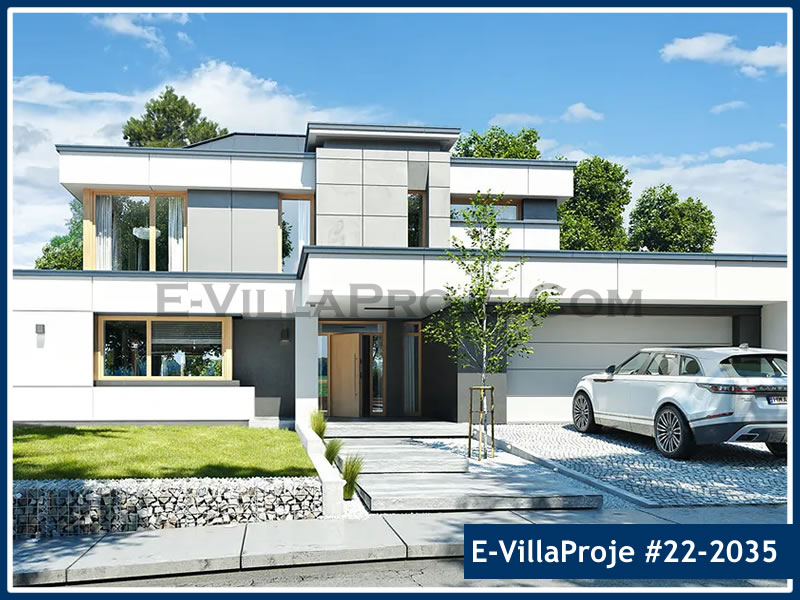

Model 22-2035 — 326 m², 2 Kat

2 Kat 5 Yatak Odası 2 Araçlık Garaj

Model Detayı

A+++ Passiv Ready

Model 25-2001 298 m²

Model 25-2001 — 298 m², 2 kat

2 Kat 5 Yatak Odası Sundurma / Açık

Model Detayı

A+++ Passiv Ready

Model 25-2007 210 m²

Model 25-2007 — 210 m², 2 Kat

2 Kat 5 Yatak Odası 2 Araçlık Garaj

Model Detayı

A+++ Passiv Ready

Model 22-2009 164 m²

Model 22-2009 — 164 m², 2 kat

2 Kat 4 Yatak Odası 1 Araçlık Garaj

Model Detayı

A+++ Passiv Ready

Model 22-1015 155 m²

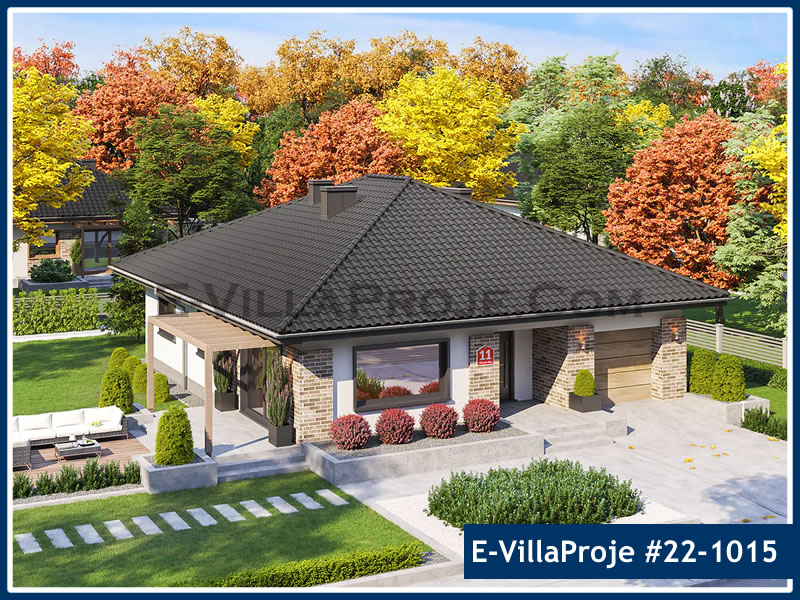

Model 22-1015 — 155 m², 1 Kat

1 Kat 4 Yatak Odası Sundurma / Açık

Model Detayı

A+++ Passiv Ready

Model 25-1005 135 m²

Model 25-1005 — 135 m², 1 kat

1 Kat 3 Yatak Odası Sundurma / Açık

Model Detayı

A+++ Passiv Ready

Model 25-1004 114 m²

Model 25-1004 — 114 m², 1 kat

1 Kat 3 Yatak Odası 1 Araçlık Garaj

Model Detayı

A+++ Passiv Ready

Model 25-1003 99 m²

Model 25-1003 — 99 m², 1 kat

1 Kat 2 Yatak Odası 1 Araçlık Garaj

Model Detayı

1.281 Modelin Tamamını Keşfet & Filtrele

Çelik Karkasta Sıfır Isı Köprüsü Nasıl Sağlanır?

Hafif çelik pasif ev kabuğunu oluşturan 11 katmanlı dış duvar, çatı, radye temel ve 3 camlı RAL pencere detaylarını katman katman inceleyin.

1:1 CAD/CAM Detail Eurocode 3 • Passivhaus • DIN 4108

İnteraktif Mimari Kesitler ve Düğüm Noktası Detayları

Hafif çelik pasif ev kabuğunu oluşturan duvar, döşeme, temel, çatı ve pencere montaj kesitlerini katman katman inceleyin.

✓ 4 Systems • High-Precision Details

Dış Duvar 1: Sıvalı Dış Mantolama (EIFS / ETICS)

Kesintisiz 120 mm dış taşyünü mantolama ile çelik karkas dikmelerinin oluşturabileceği tüm termal köprüleri sıfırlayan, dıştan içe buhar difüzyonuna açık klasik pasif ev duvar kesiti.

U = 0.12 W/m²K • REI 90 • Rw = 56 dB

U-Değeri

0.12 W/m²K

Toplam Kalınlık

335 mm

Ses Yalıtımı (Rw)

56 dB

Yangın Direnci

REI 90 (Euroclass A1/A2)

Isı Köprüsü (Ψ)

≤ 0.010 W/mK

CAD/CAM PRECISION • CROSS SECTION 1:1 VECTOR SPEC ONLINE INTERACTIVE

Fiziksel Katman Özellikleri ve Malzeme Şartnamesi

7 Katman

1 Silikonlu Son Kat Dış Sıva & Donatı Filesi

10 mm λ: 0.75 W/mK μ: 35 A2-s1,d0

Su itici, buhar geçirgen kabuk

2 Kesintisiz Dış Mantolama Taşyünü (140 kg/m³)

120 mm λ: 0.035 W/mK μ: 1.0 A1

Isı köprülerini kesintisiz saran termal battaniye

3 Rijitleştirici Dış Levha (BoardeX / Lifli Çimento)

12.5 mm λ: 0.25 W/mK μ: 15 A1

Rüzgar/deprem diyagonal rijitleştirme

4 Hafif Çelik Karkas (C140 S350GD) + 140 mm Taşyünü Dolgu

P1/P2

140 mm λ: 0.034 W/mK μ: 1.0 A1

Eurocode 3 ana taşıyıcı iskelet

5 Akıllı Buhar Değişken Zarı & Sızdırmazlık (Kırmızı Hat)

0.5 mm λ: 0.20 W/mK μ: Sd=0.25-25m E

Blower door sızdırmazlık sınırı

6 Tesisat Boşluğu (Kurulum Lataları / Installationszone)

40 mm λ: 0.040 W/mK μ: 1.0 A1

Buhar zarını delmeden tesisat geçişi + çelik ısı köprüsünü kesme

7 Çift Kat Yangın & Ses Alçı Levhası (Type F) / Fermacell

25 mm λ: 0.25 W/mK μ: 10 A2-s1,d0

İç mekan darbe dayanımı ve yangın koruması

Yatay kaydırarak tüm katman parametrelerini inceleyin 7 Katman

No	Malzeme & Katman Tanımı	Kalınlık	Isıl İletkenlik (λ)	Buhar / Sd	Yangın Sınıfı	Teslimat Paketi	Yapı Fiziği Fonksiyonu
1	Silikonlu Son Kat Dış Sıva & Donatı Filesi	10 mm	0.75 W/mK	35	A2-s1,d0	P3	Su itici, buhar geçirgen kabuk
2	Kesintisiz Dış Mantolama Taşyünü (140 kg/m³)	120 mm	0.035 W/mK	1.0	A1	P3	Isı köprülerini kesintisiz saran termal battaniye
3	Rijitleştirici Dış Levha (BoardeX / Lifli Çimento)	12.5 mm	0.25 W/mK	15	A1	P2	Rüzgar/deprem diyagonal rijitleştirme
4	Hafif Çelik Karkas (C140 S350GD) + 140 mm Taşyünü Dolgu	140 mm	0.034 W/mK	1.0	A1	P1/P2	Eurocode 3 ana taşıyıcı iskelet
5	Akıllı Buhar Değişken Zarı & Sızdırmazlık (Kırmızı Hat)	0.5 mm	0.20 W/mK	Sd=0.25-25m	E	P2	Blower door sızdırmazlık sınırı
6	Tesisat Boşluğu (Kurulum Lataları / Installationszone)	40 mm	0.040 W/mK	1.0	A1	P4	Buhar zarını delmeden tesisat geçişi + çelik ısı köprüsünü kesme
7	Çift Kat Yangın & Ses Alçı Levhası (Type F) / Fermacell	25 mm	0.25 W/mK	10	A2-s1,d0	P4	İç mekan darbe dayanımı ve yangın koruması

No	Malzeme & Katman Tanımı	Kalınlık	Isıl İletkenlik (λ)	Buhar / Sd	Yangın Sınıfı	Teslimat Paketi	Yapı Fiziği Fonksiyonu
1	Termo-Ahşap Lata / Kompozit Panel	20 mm	0.15 W/mK	50	B-s1,d0	P3	UV dayanımlı dekoratif yağmur kalkanı
2	Düşey Havalandırma Çıtaları (Baca Etkili Hava)	30 mm	Konvektif Akış	1.0	B	P3	Doğal hava akımıyla ısı ve nem tahliyesi
3	UV Dayanımlı Su İtici Nefes Alan Membran (Fassade)	0.6 mm	0.20 W/mK	Sd=0.02m	B-s1,d0	P3	Dış rüzgar/yağmuru keser, içeriden nemi atar
4	Rijit Dış Mantolama Taşyünü (Siyah Tüllü)	100 mm	0.034 W/mK	1.0	A1	P3	Dıştan kesintisiz yalıtım zırhı
5	Rijitleştirici Dış Levha (BoardeX)	12.5 mm	0.25 W/mK	15	A1	P2	Diyafram yük aktarımı
6	Hafif Çelik Karkas C140 + 140 mm Taşyünü	140 mm	0.034 W/mK	1.0	A1	P1/P2	Ana taşıyıcı iskelet
7	Akıllı Buhar ve Hava Sızdırmazlık Zarı	0.5 mm	0.20 W/mK	Sd=0.25-25m	E	P2	İç hava sızdırmaz kırmızı hat
8	İç Tesisat Boşluğu (40 mm) + Çift Kat Alçıpan (25 mm)	65 mm	0.25 W/mK	10	A2	P4	İç mekan nihai teslim katmanı

No	Malzeme & Katman Tanımı	Kalınlık	Isıl İletkenlik (λ)	Buhar / Sd	Yangın Sınıfı	Teslimat Paketi	Yapı Fiziği Fonksiyonu
1	Klinker Tuğla / Doğal Taş Kaplama	25 mm	0.80 W/mK	50	A1	P3	Donma-çözünmeye dayanıklı dış koruma kabuğu
2	Havalandırma ve Drenaj Boşluğu (Paslanmaz Ankrajlı)	40 mm	R=0.18 m²K/W	1.0	A1	P3	Drenaj ve buhar tahliyesi havalandırma kanalı
3	Dış Mantolama Taşyünü (120 mm, Su İtici)	120 mm	0.22 W/mK	Sd=0.02 m	B-s1,d0	P3	Dış su ve rüzgar kalkanı, nefes alan örtü
4	Rijitleştirici Dış Levha (Aquapanel / Lifli Çimento)	12.5 mm	0.035 W/mK	1.0	A1	P2	Kesintisiz dış ısı ve yangın yalıtım katmanı
5	Çelik Karkas C140 + 140 mm Taşyünü Dolgusu	140 mm	0.25 W/mK	15	A1	P1/P2	Karkas kesme ve deprem takviye diyaframı
6	Akıllı Buhar ve Sızdırmazlık Membranı (Kırmızı Hat)	0.5 mm	0.034 W/mK	1.0	A1	P2	Eurocode 3 ana taşıyıcı çelik strüktür
7	Tesisat Boşluğu + Çift Kat Yangın Alçıpanı	55 mm	0.21 W/mK	Sd=0.25-25 m	A2-s1,d0	P4	Blower Door sızdırmazlık hattı ve iç bitiriş

No	Malzeme & Katman Tanımı	Kalınlık	Isıl İletkenlik (λ)	Buhar / Sd	Yangın Sınıfı	Teslimat Paketi	Yapı Fiziği Fonksiyonu
1	Dış Cephe Mantolama / Cephe Kaplaması	80 mm	0.75 W/mK	35	A2-s1,d0	P3	Su itici, buhar geçirgen elastik dış yüzey
2	Dış Taşıyıcı Çelik Karkas (C90)	90 mm	0.040 W/mK	5.0	A1	P1/P2	Dış sıva taşıyıcı ve ilave termal kalkan
3	Termal Ayrılma Boşluğu (Kesintisiz Taşyünü Dolgusu)	70 mm	0.034 W/mK	1.0	A1	P2	Dış rüzgar ve cephe taşıyıcı dikme hattı
4	İç Taşıyıcı Çelik Karkas (C90)	90 mm	0.036 W/mK	1.0	A1	P1/P2	İç ve dış dikmeleri ayıran sıfır-köprü zonu
5	Akıllı Buhar ve Hava Sızdırmazlık Zarı (Kırmızı Hat)	0.5 mm	0.034 W/mK	1.0	A1	P2	Düşey bina yüklerini taşıyan ana karkas
6	Tesisat Boşluğu + Çift Kat Fermacell / Yangın Alçıpanı	75 mm	0.21 W/mK	Sd=0.25-25 m	A2-s1,d0	P4	Sıfır delinmeli iç tesisat şaftı ve hava bariyeri

No	Malzeme & Katman Tanımı	Kalınlık	Isıl İletkenlik (λ)	Buhar / Sd	Yangın Sınıfı	Teslimat Paketi	Yapı Fiziği Fonksiyonu
1	Oda 1 Çift Kat Alçı Levha (Type A/F)	25 mm (2x12.5)	0.25 W/mK	10	A2-s1,d0	P4	Pürüzsüz boya altı iç mekan duvar kaplaması
2	Hafif Çelik Dikmeler (C75) + 75 mm Akustik Mineral Yün (40 kg/m³)	75 mm	50 W/mK	Sonsuz	A1	P1/P4	Rijit iç bölme taşıyıcı karkası
3	Taban & Tavan Akustik İzolasyon Bandı (EPDM Decoupler)	5 mm	0.037 W/mK	1.0	A1	P1	Odalar arası ses yankısı ve çınlama yutucu
4	Oda 2 Çift Kat Alçı Levha (Type A/F)	25 mm (2x12.5)	0.25 W/mK	10	A2-s1,d0	P4	Rw=48 dB akustik bölme tamamlayıcı yüzey

No	Malzeme & Katman Tanımı	Kalınlık	Isıl İletkenlik (λ)	Buhar / Sd	Yangın Sınıfı	Teslimat Paketi	Yapı Fiziği Fonksiyonu
1	Daire A Çift Kat Yangın & Ses Alçıpanı (Type F)	25 mm	0.25 W/mK	10	A2-s1,d0	P4	Yüksek kütleli (12.8 kg/m²) ses yalıtım kabuğu
2	Daire A Çelik Karkas (C75) + 75 mm Akustik Taşyünü (50 kg/m³)	75 mm	0.035 W/mK	1.0	A1	P1/P4	1. Bağımsız daire bölme iskeleti
3	Akustik Titreşim Ayrılma Hava Boşluğu (Decoupled Cavity)	30 mm	R=0.16 m²K/W	1.0	B2	P1	Mekanik teması sıfırlayan akustik boşluk
4	Daire B Çelik Karkas (C75) + 75 mm Akustik Taşyünü (50 kg/m³)	75 mm	0.035 W/mK	1.0	A1	P1/P4	2. Bağımsız daire bölme iskeleti
5	Daire B Çift Kat Yangın & Ses Alçıpanı (Type F)	25 mm	0.25 W/mK	10	A2-s1,d0	P4	Daireler arası sıfır ses geçişi (Rw=64 dB)

No	Malzeme & Katman Tanımı	Kalınlık	Isıl İletkenlik (λ)	Buhar / Sd	Yangın Sınıfı	Teslimat Paketi	Yapı Fiziği Fonksiyonu
1	Seramik / Porselen Karo + Epoksi / Su İtici Derz Dolgusu	10 mm	1.30 W/mK	200	A1	P4	Aşınmaya ve suya tam dayanıklı son kat
2	Çift Kat Elastik Sürme Su Yalıtım Membranı + Köşe Pah Bantları	2 mm	0.20 W/mK	Sd=15 m	E	P4	Sıvı geçirimsiz banyo sızdırmazlık zarı
3	Suya Dayanıklı Çimento Esaslı Levha (Aquapanel / Knauf)	12.5 mm	0.25 W/mK	15	A2-s1,d0	P4	Silikon katkılı küflenmez alt levha
4	Hafif Çelik Karkas (C90) + 90 mm Neme Dirençli Taşyünü	90 mm	0.035 W/mK	1.0	A1	P1/P4	Gömme rezervuar ve lavabo yükü taşıyıcı karkas
5	Kuru Taraf: Çift Kat Alçıpan (20 mm)	20 mm	0.040 W/mK	1000	B-s3,d0	P4	Sessiz atık su boruları ve sifon geçiş zonu

No	Malzeme & Katman Tanımı	Kalınlık	Isıl İletkenlik (λ)	Buhar / Sd	Yangın Sınıfı	Teslimat Paketi	Yapı Fiziği Fonksiyonu
1	Betonarme Radye Temel Plağı (C30/37)	250 - 300 mm	2.10 W/mK	100	A1	Yerel / P1	Zemin yüklerini dağıtan taşıyıcı radye tabla
2	Radye Altı & Kenar Kesintisiz Basma Dayanımlı XPS	100 - 150 mm	0.034 W/mK	150	E	Yerel / P3	Topraktan gelen soğuğu kesen radye altı yalıtım
3	Çift Kat Bitümlü Su Yalıtım Örtüsü + EPDM Conta (DPC)	6 mm	0.23 W/mK	Sd>1500 m	E	P1/P2	Zeminden kapiler nem tırmanmasını engelleyen örtü
4	Hafif Çelik Taban Rayı (U-Track S350GD+Z275) + Kimyasal Ankraj	140 mm	0.14 W/mK	8000	A1 / B2	P1	Eurocode 8 deprem ankrajı ve titreşim contası
5	Dış Cephe Soket XPS Mantolaması + Drenaj Levhası + Damlalık	120 mm	0.034 W/mK	150	E	P3	Temel kenarını saran donma ve su sıçrama kalkanı
6	İç Zemin Şap Altı XPS/Taşyünü + Yerden Isıtma Şapı	120 mm	0.035 W/mK	50	A1 / E	P4	Konforlu iç zemin ısı yalıtımı ve şap plağı

No	Malzeme & Katman Tanımı	Kalınlık	Isıl İletkenlik (λ)	Buhar / Sd	Yangın Sınıfı	Teslimat Paketi	Yapı Fiziği Fonksiyonu
1	Çatı Kaplaması (Titanyum Çinko / Kenet Sac / Kiremit)	25 mm	0.22 W/mK	Sonsuz	A1	P3	Fırtına ve dolu dirençli dış çatı zırhı
2	Havalandırma Çıtaları (Doğal Hava Boşluğu)	50 mm	R=0.20 m²K/W	1.0	A1	P3	Yaz sıcağını dışarı atan hava sirkülasyon kanalı
3	Nefes Alan Su Yalıtım Örtüsü (Sd = 0.02 m)	0.6 mm	0.22 W/mK	Sd=0.02 m	B-s1,d0	P3	İkincil su tahliye kalkanı, nefes alan örtü
4	Suya Dayanıklı Rijit Çatı Levhası (18 mm OSB-3)	18 mm	0.13 W/mK	50	D-s2,d0	P2	Kar ve rüzgar yükünü aktaran çatı rijit tablası
5	Çelik Çatı Makasları + 200 mm Taşyünü Dolgusu	200 mm	0.034 W/mK	1.0	A1	P1/P2	Makaslar arası 1. kademe ana ısı yalıtımı
6	Çapraz Çelik Aşıklar + 120 mm Çapraz İkinci Taşyünü	120 mm	0.034 W/mK	1.0	A1	P2	Makas ısı köprülerini kesen çapraz 120 mm taşyünü
7	Akıllı Buhar Tutucu ve Hava Sızdırmazlık Membranı	0.5 mm	0.20 W/mK	Sd=0.25-25 m	E	P2	Blower Door n50 ≤ 0.60 hava sızdırmazlık sınırı
8	Tavan Tesisat Boşluğu (40 mm) + Çift Kat Yangın Alçıpanı (25 mm)	65 mm	0.25 W/mK	10	A2-s1,d0	P4	Spot ve elektrik kabloları için tavan şaftı

No	Malzeme & Katman Tanımı	Kalınlık	Isıl İletkenlik (λ)	Buhar / Sd	Yangın Sınıfı	Teslimat Paketi	Yapı Fiziği Fonksiyonu
1	Teras Zemin Kaplaması (Deck / Seramik Ayak Sistemi)	30 mm	0.15 W/mK	50	Bfl-s1	P4	Gezilebilen teras modüler kaplama sistemi
2	TPO / EPDM Su Yalıtım Membranı (Parapet Dönüşlü)	2 mm	0.25 W/mK	Sd>1500 m	E	P3	Sıcak kaynaklı, kök tutucu çatı su membranı
3	%2 Eğimli Sert PIR / Taşyünü Sıcak Çatı Yalıtımı	200 mm	0.022 W/mK	60	B-s2,d0	P3	Suyu gidere akıtan eğimli yüksek yalıtım (U=0.10)
4	Alüminyum Folyolu Tam Buhar Kesici (Sd > 1500 m)	4 mm	0.20 W/mK	Sd>1500 m	E	P2	Yalıtım altına su buharı sızmasını sıfırlayan folyo
5	Çelik Tavan Kirişleri + 22 mm OSB Taşıyıcı Tabla	220 mm	0.13 W/mK	50	A1 / D-s2,d0	P1/P2	Eurocode 3 çatı taşıyıcı çelik iskeleti

No	Malzeme & Katman Tanımı	Kalınlık	Isıl İletkenlik (λ)	Buhar / Sd	Yangın Sınıfı	Teslimat Paketi	Yapı Fiziği Fonksiyonu
1	Dış Sıva & Yalıtım Baskı Profili	10 mm	0.75 W/mK	35	A2-s1,d0	P3	Su itici dış sıva ve jaluzi kutusu damlalığı
2	Motorlu Alüminyum Raffstore / Jaluzi Gizli Kutusu	130 mm	0.18 W/mK	Sonsuz	A1	P3	Yaz aşırı ısınmasını %85 kesen gölgeleme kutusu
3	Kutu Arkası PIR Yalıtım Bariyeri (λ=0.022)	40 mm	0.022 W/mK	60	B-s2,d0	P3	Kutu arkasında ısı köprüsünü sıfırlayan sert PIR
4	Hafif Çelik Kutu Lento (Box Lintel C140 Çift Profil)	140 mm	50 W/mK	Sonsuz	A1	P1	Pencere açıklığı üstü taşıyıcı çelik lento
5	3 Kademeli RAL Montajı Üst Sızdırmazlık Bantları	Standart	0.035 W/mK	Sd=0.05 - 15m	B1 / E	P3	İçte buhar sızdırmaz, ortada elastik, dışta nefes alan bant
6	Üç Camlı Pasif Ev Doğrama Üst Kasası (Uw ≤ 0.80)	88 mm	0.11 W/mK	Sonsuz	B2	P3	PHI sertifikalı 6 odacıklı yalıtımlı pencere kasası

No	Malzeme & Katman Tanımı	Kalınlık	Isıl İletkenlik (λ)	Buhar / Sd	Yangın Sınıfı	Teslimat Paketi	Yapı Fiziği Fonksiyonu
1	Dış Cephe Mantolaması & Söve Dönüş Yalıtımı (30 mm)	120 + 30 mm	0.035 W/mK	1.0	A1	P3	Pencere kasasının 30 mm üzerine binen ısı kalkanı
2	Konsol Taşıyıcı Körkasa Sistemi (Triotherm / Blaugelb)	80 mm	0.040 W/mK	30	E	P3	Doğramayı dış yalıtım izoterm hattında taşıyan körkasa
3	Hafif Çelik Karkas Yan Dikmesi (C140 S350GD)	140 mm	50 W/mK	Sonsuz	A1	P1	Rüzgar yükünü binaya aktaran düşey çelik dikme
4	3 Kademeli RAL Montaj Bantları & Elastik Yalıtım Köpüğü	15 - 20 mm derz	0.036 W/mK	Sd=0.03 - 20m	B1 / E	P3	Termal genleşmeleri karşılayan elastik RAL contası
5	6 Odacıklı PVC / Alüminyum Giydirmeli Kasa Profili (88 mm)	88 mm	0.11 W/mK	Sonsuz	B2	P3	13°C izoterm çizgisini kırmayan profil (Ψjamb ≤ 0.010)

No	Malzeme & Katman Tanımı	Kalınlık	Isıl İletkenlik (λ)	Buhar / Sd	Yangın Sınıfı	Teslimat Paketi	Yapı Fiziği Fonksiyonu
1	Dış Alüminyum Denizlik (%5 Eğim, Damlalık Titreşim Fitilli)	2 mm	160 W/mK	Sonsuz	A1	P3	Yağmur suyunu cepheden 40 mm uzağa fırlatan damlalık
2	İkincil Su Tahliye Havuzu (Sub-Sill Su Geçirimsiz Membran)	1.5 mm	0.20 W/mK	Sd>500 m	E	P3	Denizlik altına sızabilecek suyu tahliye eden tava
3	Termal Yalıtımlı Kasa Altı Profil Tabanı (Purenit)	50 mm	0.070 W/mK	40	B2	P3	Yüksek basma dayanımlı çürümez alt taban ısı bariyeri
4	Hafif Çelik Parapet Dikmeleri (C140)	140 mm	50 W/mK	Sonsuz	A1	P1	Parapet duvarı taşıyıcı çelik dikmeleri
5	İç Denizlik + Hava Sızdırmazlık Kırmızı Hat Bandı	20 mm	0.15 W/mK	Sd=30 m	A2-s1,d0	P4	İç buhar kesici bant ve iç mekan denizliği

Teslimat Paketleri Sorumluluk Sınırları:

P1: P1: Taşıyıcı Hafif Çelik Karkas & Ankrajlar

P2: P2: Karkas + Dış Levha + Dikme Arası Yalıtım + Buhar Membranı

P3: P3: Dışı Kapalı Kabuk (Dış Mantolama / Cephe + Pencereler + Çatı Su Yalıtımı)

P4: P4: İç Tesisat Boşluğu + Şap + Çift Kat Alçıpan / Bitirişler

Tüm kesitler Passive House Institute (PHI) kriterlerine, Eurocode 3 çelik normlarına ve DIN 4108 yapı fiziği yoğuşma standartlarına uygun olarak modellenmiştir. Projenize özel hesap raporu için mühendislerimizle iletişime geçebilirsiniz.

Mühendislerimizle Bu Kesiti Değerlendirin

Canlı Proje Simülatörü: Çelik Tonajı ve Bütçe Tahmini

Yapı alanınızı ve kat sayınızı seçin; soğuk şekillendirilmiş S350GD çelik karkas tonajını, yalıtım küpajını ve paket bütçenizi anında görün.

Kapalı İnşaat Alanı: 160 m²

Kat Sayısı

Hedef Enerji Seviyesi

Teslimat Paketi

ÖN MÜHENDİSLİK ÇIKTILARI

Malzeme & Süre Simülasyonu

Eurocode 3 normlarında galvanizli çelik ve DIN 4108 taşyünü değerleri.

6.1 Ton

S350GD Çelik Karkas

82 m³

Taşyünü Yalıtımı

6 - 8 Gün

Şantiye İskelet Montajı

%85 - %90

Isıtma Faturası Tasarrufu

Tahmini Paket Bütçe Aralığı: €115.000 – €145.000

* Kesin rakamlar mimari projeye, zemin verilerine ve inşaat ülkesine göre belirlenir.

Kapsamlı Hesaplayıcıyı Aç (TIR & Metraj) Bu Konfigürasyonla Teklif İste →

Neden Hafif Çelik Pasif Ev? (Teknoloji Karşılaştırması)

Geleneksel betonarme ve ahşap karkas ile SerVilla hafif çelik pasif ev teknolojisinin yapı fiziği ve deprem performansı farkları.

Kriter & Performans Boyutu	SerVilla Hafif Çelik Pasif Ev	Geleneksel Betonarme	Ahşap Karkas (Timber Frame)
Deprem & Statik Güvenlik	Maksimum (9.0 Mw Dayanım) Sünek S350GD çelik, çatlamaz ve çökmez.	Ağır Kütle & Gevrek Yapı Deprem ivmesinde yüksek yıkım riski.	Orta / İyi Bağlantı noktalarında deformasyon riski.
Isı Yalıtımı & Isı Köprüsü	U = 0.11 - 0.14 W/m²K Kesintisiz dış mantolama ile sıfır ısı köprüsü (Ψ ≤ 0.01).	U = 0.35 - 0.55 W/m²K Kolon, kiriş ve hatıllarda yoğun ısı kaçakları.	U = 0.18 - 0.25 W/m²K Ahşap dikmeler arası %15-20 ısı bypassı.
İnşaat Hızı & Şantiye Süresi	3 - 4 Hafta Fabrika + 10 Gün Montaj 0.5 mm CNC toleransında sıfır ıslak imalat.	10 - 18 Ay Şantiye Beton priz süresi, kalıp ve sıva gecikmeleri.	2 - 4 Ay Montaj sırasında yağmur riski.
Nem, Çürüme & Haşere Riski	Sıfır Risk (Z275 Galvanizli Çelik) Çürümez, küflenmez, böcek veya kemirgen barındırmaz.	Küf ve Yoğuşma Tehlikesi Soğuk yüzeylerde terleme ve iç hava kirliliği.	Yüksek Çürüme & Böcek Riski Kimyasal emprenye ve periyodik bakım gerektirir.
Net İç Kullanım Alanı	%8 - %10 Daha Fazla Net Yaşam Alanı Daha ince kesitli ama daha yüksek yalıtımlı duvarlar.	Geniş Kolon ve Kalın Duvarlar Aynı oturum alanında 1 oda kadar kayıp.	Orta Düzey Yalıtım için duvar kalınlığı artırılmalıdır.

Dört Teslimat Paketi, Net Sorumluluk Sınırları

Karkastan komple yapı kitine kadar ihtiyacınıza uygun teslimat kapsamını seçin.

Kapsam / İmalat Kalemi	P1 Karkas	P2 Yalıtımlı	P3 Dışı Kapalı	P4 Kapsamlı
Hassas Galvanizli Çelik Taşıyıcı İskelet	✓ Dahil	✓ Dahil	✓ Dahil	✓ Dahil
Dış Kaplama Levhaları & Duvar Yalıtımı	— Hariç	✓ Dahil	✓ Dahil	✓ Dahil
Kesintisiz Dış Yalıtım & 3 Camlı Doğramalar	— Hariç	— Hariç	✓ Dahil	✓ Dahil
İç Bölme Levhaları, Kapılar & Vitrifiye Kiti	— Hariç	— Hariç	— Hariç	✓ Dahil

Karkas Taşıyıcı Kiti

Hassas üretilmiş hafif çelik taşıyıcı karkas, bağlantı elemanları ve imalat/montaj projeleri.

P1 Detayını İnceleyin → Tüm Paketleri Kıyasla

Karkas + Yalıtım Paketi

Çelik karkas artı dış kaplama levhaları, dikmeler arası yalıtım ve nem kontrol membranları.

P2 Detayını İnceleyin → Tüm Paketleri Kıyasla

Dışı Kapalı Kabuk Paketi

Kesintisiz dış mantolama, çatı su yalıtımı, yüksek performanslı üç camlı pencereler ve dış kapı.

P3 Detayını İnceleyin → Tüm Paketleri Kıyasla

Kapsamlı Yapı Paketi

İç duvar kaplamaları, iç kapılar, zemin kaplamaları ve vitrifiye ürünlerini içeren kapsamlı yapı kiti.

P4 Detayını İnceleyin → Tüm Paketleri Kıyasla

Arsadan Anahtar Teslimine 5 Aşamalı İnşaat Süreci

Endüstriyel hassasiyette çelik prefabrikasyon ve şantiye şeffaflığıyla riskleri ortadan kaldırıyoruz.

Tasarım & Uyarlama

1.281 modelden biri seçilir; arsa eğimi, iklim verisi ve imar durumuna göre statik boyutlandırma yapılır.

Mühendislik & Ruhsat

Eurocode statik hesapları, mimari uygulama çizimleri ve ruhsat dosyası hazırlanır.

Fabrika CNC İmalatı

S350GD galvanizli çelik profiller CNC roll-form makinelerinde 0.5 mm toleransla üretilir.

Lojistik & Karkas Montajı

Tırla doğrudan şantiyeye sevk edilen flat-pack çelik iskelet 5-10 günde vinçle kurulur.

Yalıtım & Testler

Dış mantolama, membran bantlama ve Blower Door n50 sızdırmazlık testiyle bina tamamlanır.

Hedeflediğiniz Enerji Standardını Seçin

Hafif çelik karkas sistemimiz, Avrupa’nın en sıkı bina performansı ve sıfır emisyon kriterlerine uyarlanabilir.

Passive House (PHI) → KfW Effizienzhaus 40 → Minergie / Minergie-P → RE2020 (Fransa) → BENG (Hollanda) → Nordic Swan Ecolabel → klimaaktiv (Avusturya) → CasaClima (İtalya) → FEBY (İsveç) → Home Performance Index → DGNB Gold/Platinum → LEED for Homes →

51 Avrupa Ülkesi İçin Yerel Mevzuat ve İklim Rehberi

Almanya GEG, İsviçre Minergie, Fransa RE2020 ve tüm Avrupa iklim bölgelerine özel statik ve yalıtım şartnameleri.

Çerçeve doğrulandı

Almanya

Çerçeve: GEG referans hesabı; Effizienzhaus EH40 / EH55

Ülke Rehberini Oku

Sürüm/uygulama teyidi

Belçika

Çerçeve: Bölgesel EPB / PEB; Flaman bölgesinde BEN

Ülke Rehberini Oku

Çerçeve doğrulandı

Fransa

Çerçeve: RE2020 Çevre ve Enerji Yönetmeliği

Ülke Rehberini Oku

Çerçeve doğrulandı

İrlanda

Çerçeve: Part L; NZEB; DEAP konut hesabı

Ülke Rehberini Oku

Çerçeve doğrulandı

İsviçre

Çerçeve: Kantonal enerji mevzuatı (MuKEn)

Ülke Rehberini Oku

Çerçeve doğrulandı

Türkiye

Çerçeve: TS 825; Bina enerji performansı / NSEB çerçevesi

Ülke Rehberini Oku

51 Ülke İhracat Kılavuzu 18 Eyalet & Bölge İzinleri Şehirler & İklim (81 İl)

Sıkça Sorulan Sorular

Çelik ev sistemleri, enerji hedefleri ve proje süreçlerine dair teknik yanıtlar.

Bu modellerin hepsi Passive House sertifikalı mı?

Hayır. Modeller mimari başlangıç tasarımlarıdır. Sertifika yalnız ilgili binaya ait belge varsa gösterilir. Projeye özel tasarım ve doğrulama kapsamı isteyin.

Kendi mimari projemi kullanabilir miyim?

Mevcut tasarımınız için talep iletebilirsiniz. Çeliğe, arsaya ve enerji hedefine uyarlama üretim öncesinde incelenir.

Temel dahil mi?

Dört malzeme paketi tanımı temel ve hafriyatı içermez. Yerel temel projesi ve yapımı teklifte açıkça atanmalıdır.

Teşvik onayını garanti ediyor musunuz?

Hayır. Teşvik uygunluğu programa, başvuru sahibine, projeye ve başvuru koşullarına bağlıdır. Güncel yolu ilgili yerel uzman kontrol etmelidir.

Listelenen her ülkeye kesin teslim var mı?

Ülke listesi bilgi rehberidir. Nakliye, montaj ve yerel proje desteği hedef yer ile kapsama göre doğrulanır.

Proje ne kadar sürer?

Süre; projenin tamamlanmasına, izinlere, tedarike, üretime ve saha hazırlığına bağlıdır. Teklifte sorumluları ve bağımlılıkları olan tarihli iş programı isteyin.

Hangi garanti geçerli?

Geçerli koşullar sözleşmenizde ve ilgili ürün belgelerinde belirtilir. Genel site veya katalog ifadesinden projenize ait garanti süresi çıkarmayın.

Bu form talebimi otomatik gönderir mi?

Hayır. WhatsApp’ta kontrol ederek göndereceğiniz bir mesaj hazırlar. Kopyalayıp SerVilla’ya e-posta da gönderebilirsiniz.

Projeniz İçin Teklif Alın

Arsanız, tercih ettiğiniz model ve enerji hedefiniz doğrultusunda ön değerlendirme mesajınızı doğrudan WhatsApp üzerinden SerVilla ekibine iletin.

Ad Soyad *

Telefon / WhatsApp *

İnşaat Ülkesi *

Model veya Tasarım

Teslimat Paketi

Hedef Enerji Standardı

Proje Notları / Detaylar

Doğrudan SerVilla mühendislik masasına iletilir.

ℹ️ Nasıl Çalışır? Butona tıkladığınızda projenize özel oluşturulan mesaj taslağı WhatsApp uygulamanızda açılır. İnceleyip onaylamadan hiçbir mesaj gönderilmez. Kredi kartı veya ödeme bilgisi kesinlikle talep edilmez.

Enerji Verimli ve Depreme Dayanıklı Pasif Çelik Evler

Öne Çıkan Mimari Modeller ve Yaşam Konseptleri

Çelik Karkasta Sıfır Isı Köprüsü Nasıl Sağlanır?

İnteraktif Mimari Kesitler ve Düğüm Noktası Detayları

Dış Duvar 1: Sıvalı Dış Mantolama (EIFS / ETICS)

Fiziksel Katman Özellikleri ve Malzeme Şartnamesi

Dış Duvar 2: Havalandırmalı Ahşap / Kompozit Cephe (Rainscreen)

Fiziksel Katman Özellikleri ve Malzeme Şartnamesi

Dış Duvar 3: Klinker Tuğla / Taş Kaplamalı Havalandırmalı Duvar

Fiziksel Katman Özellikleri ve Malzeme Şartnamesi

Dış Duvar 4: Çift Karkas Ultra Pasif Duvar (Twin-Stud)

Fiziksel Katman Özellikleri ve Malzeme Şartnamesi

İç Duvar 1: Standart İç Bölme Duvarı (Oda Ayırıcı)

Fiziksel Katman Özellikleri ve Malzeme Şartnamesi

İç Duvar 2: Daireler Arası Akustik İkiz Duvar (Party Wall)

Fiziksel Katman Özellikleri ve Malzeme Şartnamesi

İç Duvar 3: Islak Hacim / Banyo Duvarı (Aquapanel + Membran)

Fiziksel Katman Özellikleri ve Malzeme Şartnamesi

Radye Temel & Çelik Taban Rayı Birleşim Detayı

Fiziksel Katman Özellikleri ve Malzeme Şartnamesi

Çatı 1: Havalandırmalı Eğimli / Kırma Pasif Çatı

Fiziksel Katman Özellikleri ve Malzeme Şartnamesi

Çatı 2: Düz Teras Pasif Çatı (Warm Roof) ve Parapet Detayı

Fiziksel Katman Özellikleri ve Malzeme Şartnamesi

Pencere Detay A: Üst Lento & Gizli Dış Panjur Kutusu (Head)

Fiziksel Katman Özellikleri ve Malzeme Şartnamesi

Pencere Detay B: Yan Söve & Konsol Montaj (Jamb)

Fiziksel Katman Özellikleri ve Malzeme Şartnamesi

Pencere Detay C: Denizlik & Su Tahliye Havuzu (Sill)

Fiziksel Katman Özellikleri ve Malzeme Şartnamesi

Canlı Proje Simülatörü: Çelik Tonajı ve Bütçe Tahmini

Malzeme & Süre Simülasyonu

Neden Hafif Çelik Pasif Ev? (Teknoloji Karşılaştırması)

Dört Teslimat Paketi, Net Sorumluluk Sınırları

Karkas Taşıyıcı Kiti

Karkas + Yalıtım Paketi

Dışı Kapalı Kabuk Paketi

Kapsamlı Yapı Paketi

Arsadan Anahtar Teslimine 5 Aşamalı İnşaat Süreci

Tasarım & Uyarlama

Mühendislik & Ruhsat

Fabrika CNC İmalatı

Lojistik & Karkas Montajı

Yalıtım & Testler

Hedeflediğiniz Enerji Standardını Seçin

51 Avrupa Ülkesi İçin Yerel Mevzuat ve İklim Rehberi

Sıkça Sorulan Sorular

Projeniz İçin Teklif Alın
